04.000 гидроцилиндр рабочий тормозной - сборочный чертеж, спецификация, деталировка
Содержимое: 04.000_гидроцилиндр_рабочий_тормозной_СБ_СП_деталировка_Аксарин.zip (822.29 KB)
Загружен: 31.08.2026
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
~ 593 ₽
Точная сумма — на странице оплаты
Сборочный чертеж, спецификация, деталировка сборочной единицы 04.000 гидроцилиндр рабочий тормозной из альбома по деталированию Аксарина. Представленные чертежи:

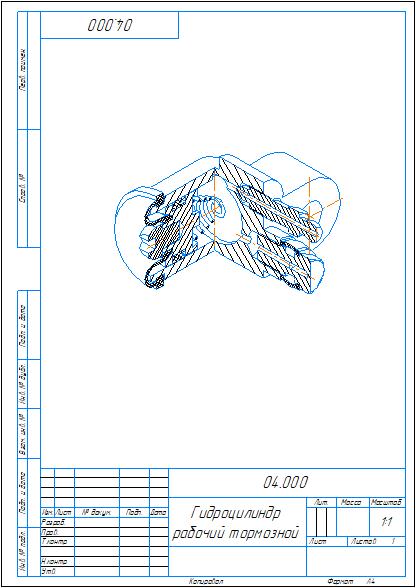

04.000 СБ - сборочный чертеж;

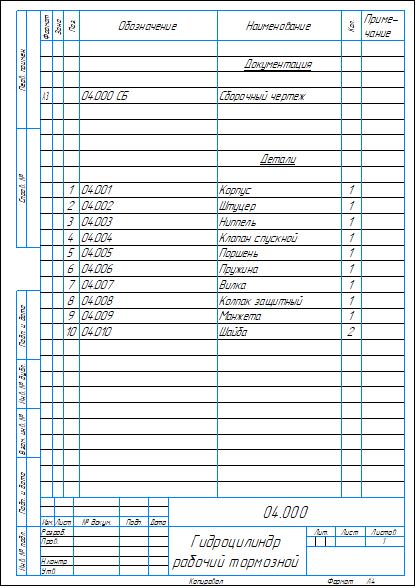

04.000 - спецификация;
Рабочие чертежи деталей:
04.001 корпус,
04.002 штуцер,

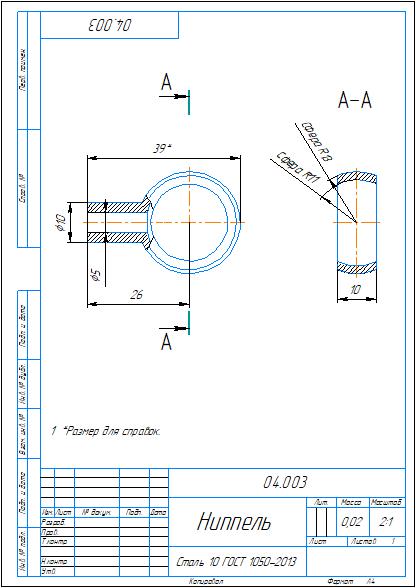

04.003 ниппель,

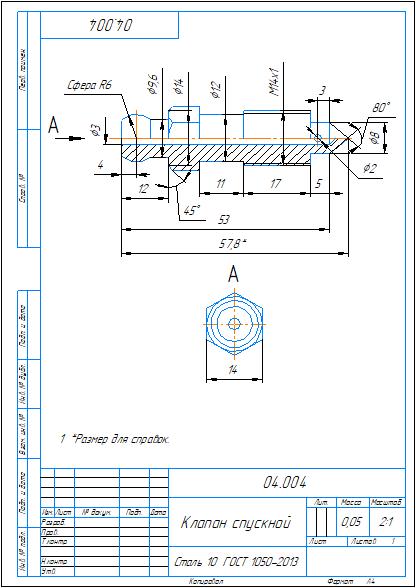

04.004 клапан спускной,
04.005 поршень,

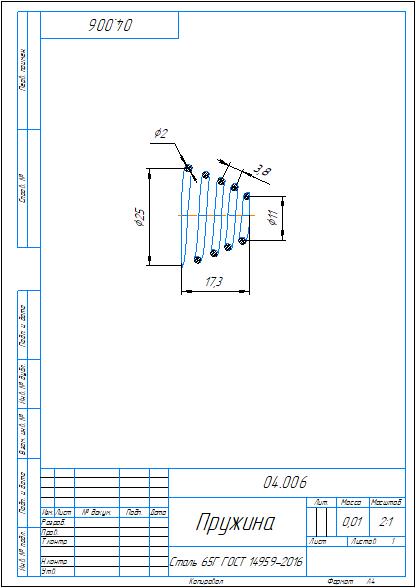

04.006 пружина,
04.007 вилка,

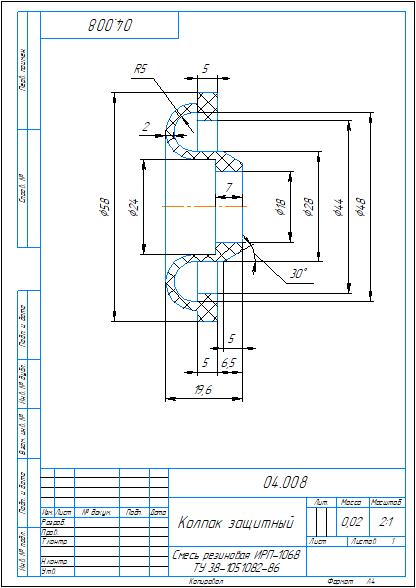

04.008 колпак защитный,

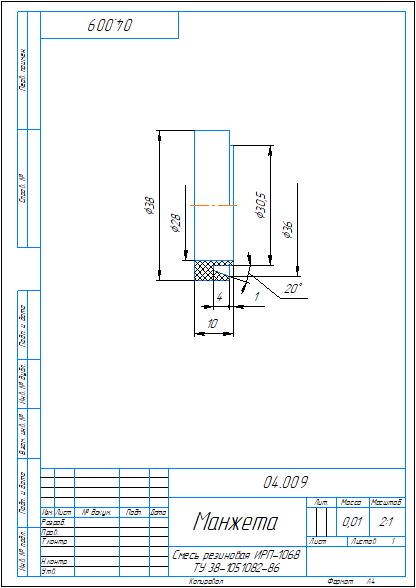

04.009 манжета,
04.010 шайба.
Чертежи и спецификация выполнены в программе Компас 3D.
04.000 СБ - сборочный чертеж;
04.000 - спецификация;
Рабочие чертежи деталей:
04.001 корпус,
04.002 штуцер,
04.003 ниппель,
04.004 клапан спускной,
04.005 поршень,
04.006 пружина,
04.007 вилка,
04.008 колпак защитный,
04.009 манжета,
04.010 шайба.
Чертежи и спецификация выполнены в программе Компас 3D.
