МЧ00.28.00.00 насос ручной - сборочный чертеж, спецификация, деталировка
Содержимое: МЧ00.28.00.00_насос_ручной_СБ_СП_деталировка.zip (976.35 KB)
Загружен: 04.09.2026
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
~ 780 ₽
Точная сумма — на странице оплаты
Сборочный чертеж, спецификация насоса ручного МЧ00.28.00.00. Также приложены рабочие чертежи деталей:
МЧ00.28.00.01 корпус;

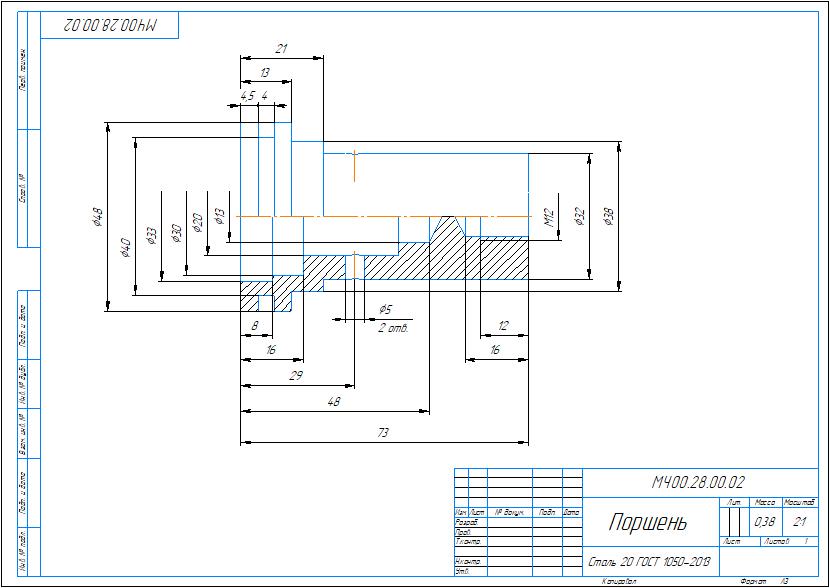

МЧ00.28.00.02 поршень;
МЧ00.28.00.03 крышка;
МЧ00.28.00.04 винт;
МЧ00.28.00.05 тарелка;
МЧ00.28.00.06 втулка;
МЧ00.28.00.07 кольцо;
МЧ00.28.00.08 шарик;
МЧ00.28.00.09 ручка;
МЧ00.28.00.10 ось;

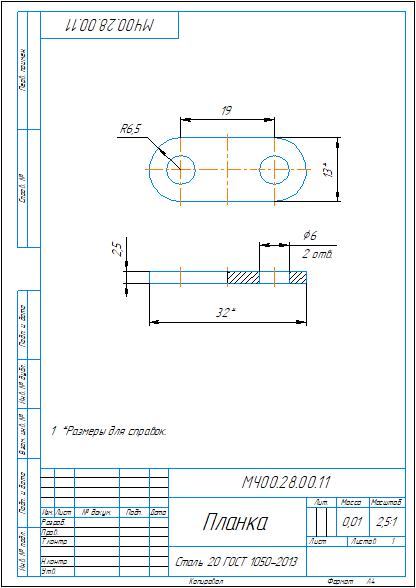

МЧ00.28.00.11 планка;
МЧ00.28.00.12 винт М4;
МЧ00.28.00.13 пружина;

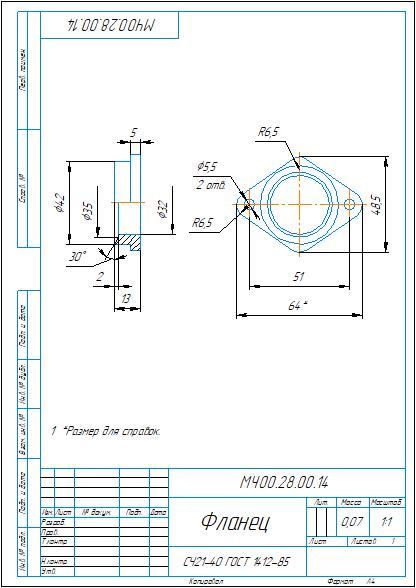

МЧ00.28.00.14 фланец;
МЧ00.28.00.15 прокладка;
МЧ00.28.00.16 ось.
Чертежи и спецификация выполнены в программе Компас 3D
